自粘防水卷材介绍
自粘防水卷材是一种以SBS等合成橡胶、增粘剂及优质道路石油沥青等配制成的自粘橡胶沥青为基料，强韧的高密度聚乙烯膜或铝箔作为上表面材料，可剥离的涂硅隔离膜或涂硅隔离纸为下表面防粘隔离材料制成的防水材料。它是一种极具发展前景的新型防水材料，具有低温柔性、自愈性、及粘结性能好的特点，可常温施工、施工速度快、符合环保要求。
自粘防水卷材特点
1、不用粘结剂，也不须加热烤至熔化，只须撕去隔离层，即可牢固地粘结在基层上。施工方便且施工速度极快。
2、具有橡胶的弹性，延伸率极佳，很好地适应基层的变形和开裂。
3、具有优异的对基层的粘接力，粘结力往往大于其剪切力（粘合面外断裂），确保搭接严密可靠，天衣无缝。
4、极具特色的“自愈功能”，能自行愈合较小的穿刺破损，在遭遇穿刺或硬物嵌入时，会自动与这些物体合为一体，保持良好的防水性能。
5、施工安全，不污染环境，施工简便干净，容易做到现场文明施工。
6、除主体材料外，表面材料聚乙烯膜也具有优良的防水性和很高的强度（聚乙烯丙纶卷材即仅以此膜防水），因此防水具有双重保险性。
7、耐腐蚀：该卷材具有很好的耐酸、耐碱，耐化学腐蚀，在各种环境中具有优良的耐老化性能。
8、施工安全，不污染环境，施工简便干净，容易做到现场文明施工。
9、耐腐蚀：该卷材具有良好的耐酸、耐碱、耐化学腐蚀（铝箔卷材的表面部分除外），在各种环境中具有优良的耐老化性能。

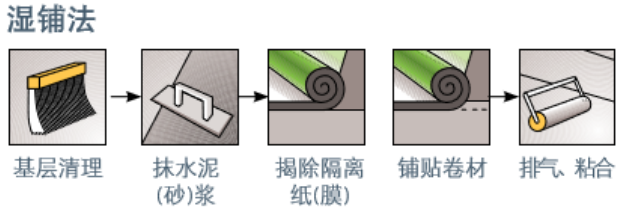

自粘卷材湿铺法施工工艺

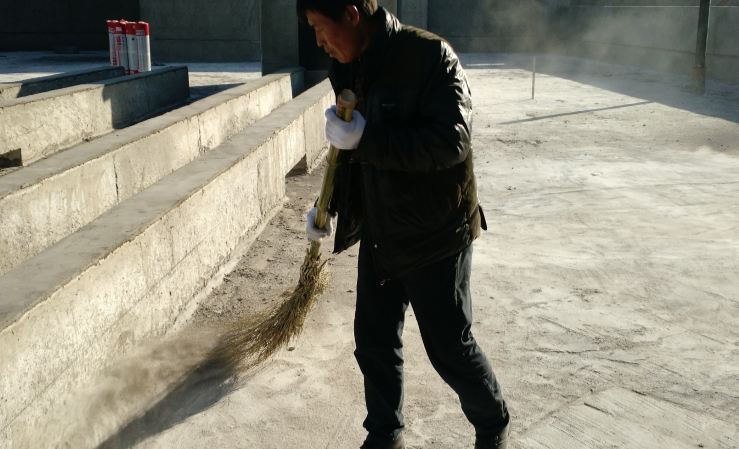

1、基层清理
防水层施工前，先将基层表面的杂物、灰浆硬块、砂粒、灰尘等完全清扫干净。如基层有孔洞、裂缝或凹凸不平处，宜用1:2.5水泥砂浆抹平、压光。检查基层表面平整、无起砂、开裂等缺陷，方可进行下道工序。

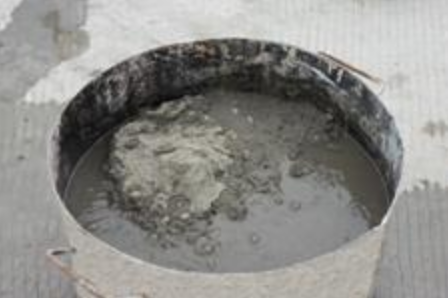

2、水泥粘结料配置
按水泥：水 = 2:1（重量比）的比例，先将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟后，把桶面多余的水倒掉；用电动搅拌机进行搅拌，搅拌时间5分钟以上，后醒料2分钟。
水泥建议选用硅酸盐水泥或普通硅酸盐水泥，不宜采用粉煤灰或矿渣水泥。水泥宜选用强度≥42.5R等级型号水泥。
水泥粘结料粘稠度应结合现场实际情况而定，添加胶粉重量一般为水泥重量5`8%。
3、附加层施工

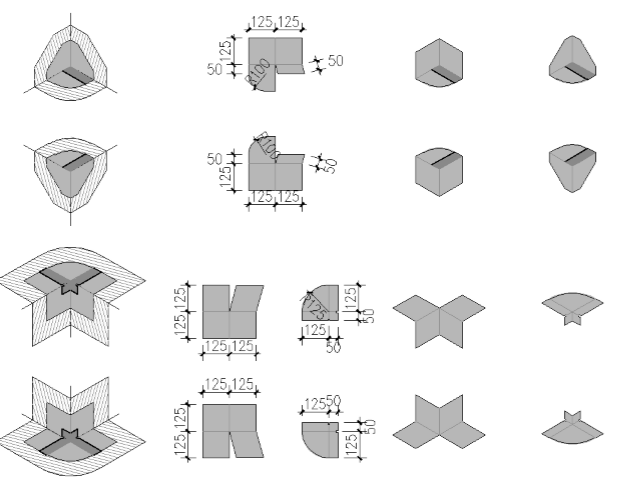

在铺设大面卷材防水层之前，应先按相关规范和设计要求在细部节点部位粘贴附加防水层，附加防水层应优先选用500mm宽附加层专用卷材，边角宜剪成直径40mm的圆角。复杂部位可采用与大面防水层相容的防水涂料。

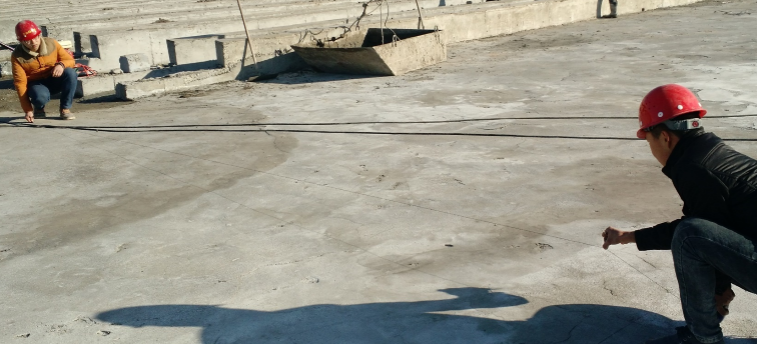

4、定位、弹基准线、试铺
细部节点附加层卷材粘贴完成并经检查质量合格后，即可进行大面卷材的铺贴。大面卷材铺贴前应在基层上弹基准线，试铺，确定卷材搭接位置，以控制卷材铺贴的方向和顺直美观。

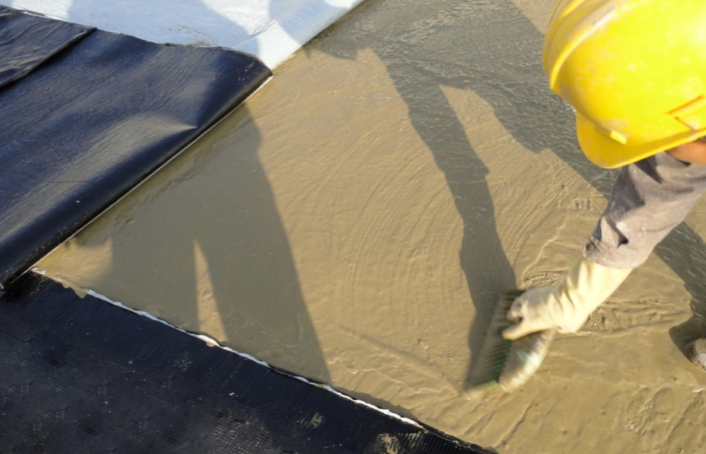

5、涂刮水泥粘结料
根据现场基层平整度情况，确定水泥浆铺抹厚度，厚度通常为2-3mm,在卷材铺贴范围内抹水泥浆（范围不宜过大、边抹边铺），转角部位可增加水泥粘结料的涂刮厚度，但一般不应超过10mm，防水水泥粘结料开裂。
6、大面铺贴

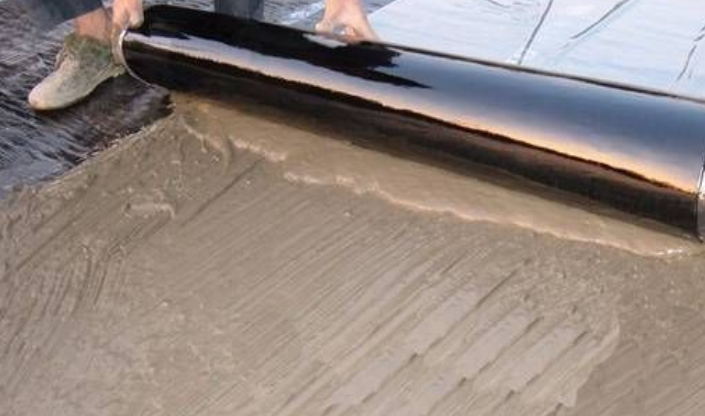

用滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离膜从背面缓缓撕开，同时将卷材沿基准线慢慢向前推铺。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。

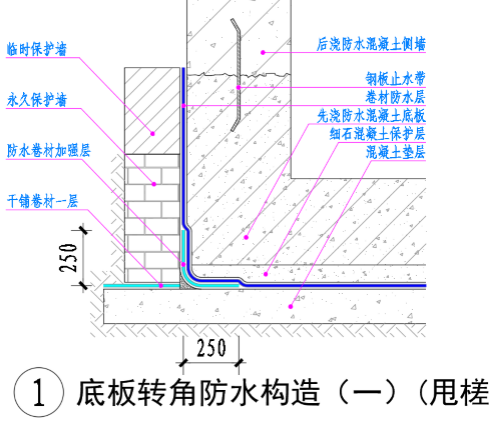

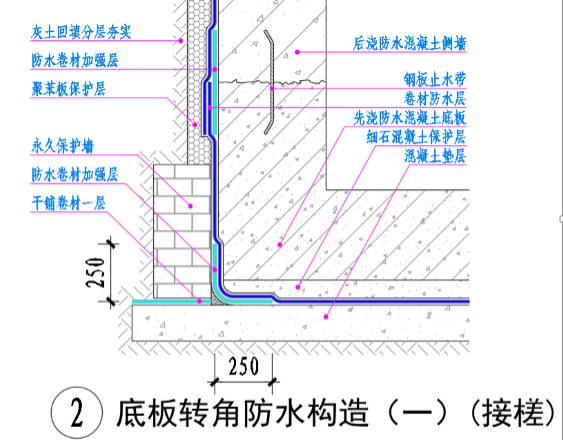

7、卷材甩槎与接槎

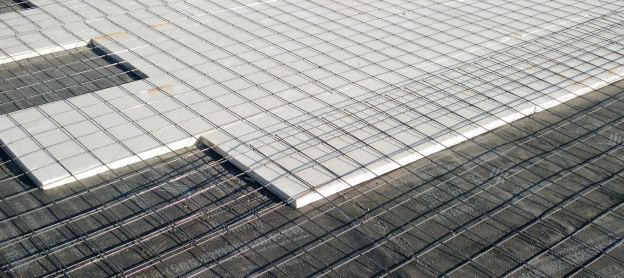

8、保护层施工

防水层完成并经检验合格后，应立即进行保护层的施工，对不能及时作保护层施工时，也应采取临时保护措施。

相关推荐

1、自粘防水卷材干铺法施工工艺

2、高分子自粘防水卷材的施工工艺

3、自粘防水卷材有哪些优点与缺点

4、自粘防水卷材施工要点
